KAN SET 7.2

НОВЫЕ ФУНКЦИИ ПРОГРАММЫ SET 7.2

Механизм определения эффективно греющей площади напольных отопительных приборов.
Разделение и соединение греющих полей, помещений и многоугольников.
Определение направления рисования спирали.
Выбор способа укладки трубопроводов в вогнутых углах.
Вспомогательные линии для ручного рисования спирали.
Вставка греющего поля возле курсора.
Отображение неподключенных греющих полей.
Расширение модуля проектирования теплого пола.
Новый модуль двухмерной графики, обеспечивающий повышенную эргономику работы, повышенное качество отображаемой информации, а также позитивно сказывающийся на быстроте отображения информации.
Расширение набора схем смесительных групп.
Усовершенствование модуля DWG.
Ускорение процесса открытия файлов.
Расширение экспорта в эксель (возможность одновременно сохранить все таблицы).

KAN SET 7.2 - 7 новых функций, помогающих в проектировании

О программе

KAN SET 7.2 - это комлексный набор программного обеспечения для проектирования систем водоснабжения, отопления и холодоснабжения, оптимизированный для масштабных проектов.

KAN SET 7.2

KAN SET 7.2 - это инновационная программа, в состав котрой входят следующие расчетные модули:

Модуль расчета систем конвекционного и напольного отопления.
Модуль расчета систем водоснабжения.
Модуль расчета систем холодоснабжения.

Модули позволяют выполнять проект всех трех систем в одном файле, используя общую 2D- и 3D-графическую среду.

Модули могут также работать независимо друг от друга и при выборе соответствующего режима работы существует возможность проектирования только одной инженерной системы.

Каждый из модулей активируется с использованием отдельного лицензионного ключа.

Для активации версий Basic и Pro используются отдельные лицензионные ключи.

Просмотрщик проектов

Программа без лицензионных ключей может использоваться для просмотра и вывода на печать проектов, а также просмотра итогов подбора оборудования.

Ввод данных

Данные для программы могут задаваться в графической форме на планах и на плоских развернутых схемах. Необходимая информация о рисованных элементах вводится в таблицы, связанные с планом или плоской схемой. Благодаря этому решению можно быстро редактировать как отдельные трубопроводы, отопительные приборы, арматуры, так и выделенные группы оборудования данного типа. С каждым введенным элементом связана система проверки правильности задаваемых данных, а также справочная система, позволяющая получить информацию о задаваемой величине или вызвать нужные данные из базы программы.

Для облегчения процесса ввода данных программа снабжена:

Возможностью одновременного редактирования многих элементов системы.
Возможностью использования готовых блоков.
Умными функциями размножения любых фрагментов рисунка по горизонтали (поквартирные системы) и по вертикали (традиционные вертикальные системы) вместе с соответствующей нумерацией помещений и участков.
Возможностью определения неограниченного количества собственных блоков, состоящих из любых фрагментов рисунка.
Быстрым доступом к справочной информации по вводимым параметрам.
Системой раскрывающихся кнопок, облегчающей доступ к наиболее используемым элементам системы.
Функцией динамического связывания данных из рисунка с данными из таблицы.
Системой, помогающей в соединении арматуры, отопительных приборов и других элементов системы с помощью трубопроводов.
Функцией автоматического создания системы стояков на основании плана.
Функцией редактирования данных в таблицах, позволяющей индивидуально определять параметры многих одновременно выделенных элементов рисунка. Благодаря динамической связи рисунка с таблицей с данными, актуально редактируемый в таблице элемент выделяется на плоской схеме.

Проверка правильности заданных данных

С каждым заданным элементом связана система проверки правильности данных, а также справочная система, позволяющая получить информацию о задаваемой величине или вызвать соответствующие данные из базы.
Программа выдает сообщения о гидравлических ошибках в спроектированной системе.

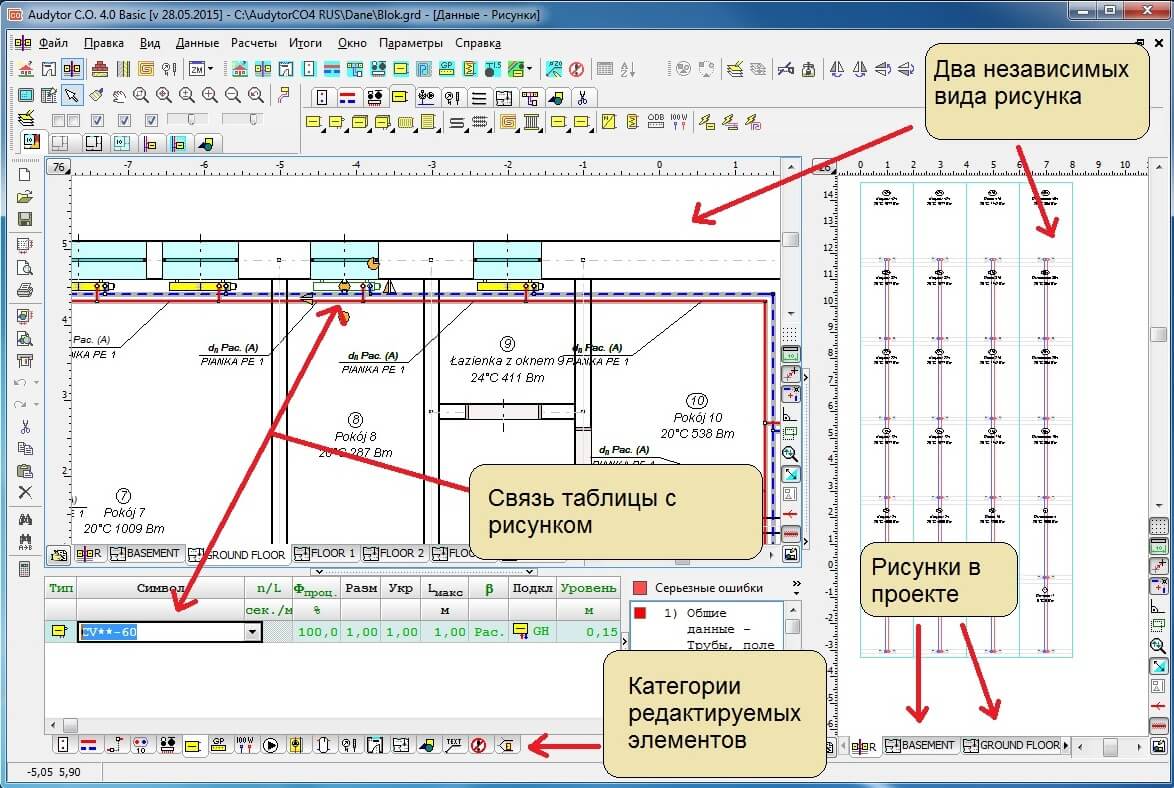

Графический редактор

KAN SET 7.2

Для создания проекта необходим рисунок с обозначенными зонами помещений. Они могут быть созданы вручную или подгружены вместе со строительными подосновами из программы OZC. Если в программе OZC была создана трехмерная модель здания, то в программу СО/H2O/CC/SET будут загружены рисунки вместе с результатами расчета. Если же здание задавалось только в таблицу, то оно будет загружено как список помещений с результатами расчета.

Наиболее комфортный режим работы, позволяющий полностью использовать возможность содействия программ OZC и СО/H2O/CC/SET

Загрузка строительных подоснов из файлов, напр., DWG, DXF, WMF.в программу OZC.
Создание в программе OZC модели здания и выполнение теплового расчета.
Загрузка результатов расчета из программы OZC (значение тепловой нагрузки, а также планов этажей) в программу СО.
Создание системы отопления в программе СО и выполнение расчета.

Проектирование системы может происходить только на схеме, только на плане или частично на планах и частично на схеме.

В случае рисования на планах, программа СО автоматически создает простую плоскую схему стояков, соединяющую отдельные планы.

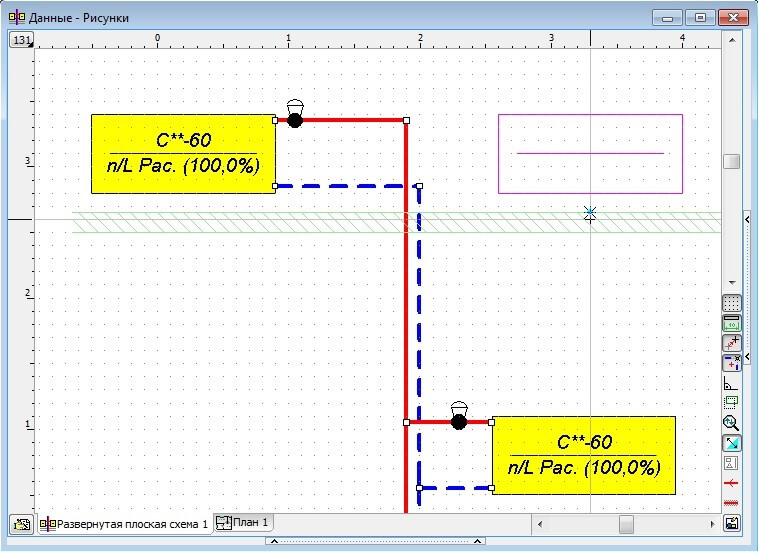

Функции, помогающие в рисовании

KAN SET 7.2

Курсор мыши приобретает вид небольшой картинки, соответствующей актуально используемой функции.
Отображающиеся вспомогательные линии подсказывают автоматические подключения к характерным точкам (напр., точки подключения отопительных приборов).
Параллельное рисование подающих и обратных трубопроводов с заранее определенным шагом, который по мере необходимости приспосабливается к подключаемому оборудованию (напр., к расстоянию точек подсоединения отопительных приборов).
Рисование трубопроводов сплошной ломаной линией уменьшает количество необходимых нажатий на мышь.
Автоматическая вставка отопительных радиаторов у окон.
Автоматическое подсоединение отопительных приборов с нижним подключением к подающим и обратным трубопроводам.
Возможность размножения любых фрагментов рисунка в рамках одного этажа или на следующие этажи.
Возможность использования зеркальных отображений рисунков.
Возможность использования готовые блоков. Содержащаяся в программе библиотека типовых фрагментов рисунка (блоков), в т.ч. этажестояков, элементов поквартирных и распределительных систем, позволяет быстро создавать развернутые плоские схемы.
Возможность создания неограниченного количества собственных блоков, состоящих их любых фрагментов рисунка. Созданные ранее блоки могут использоваться в разных проектах.

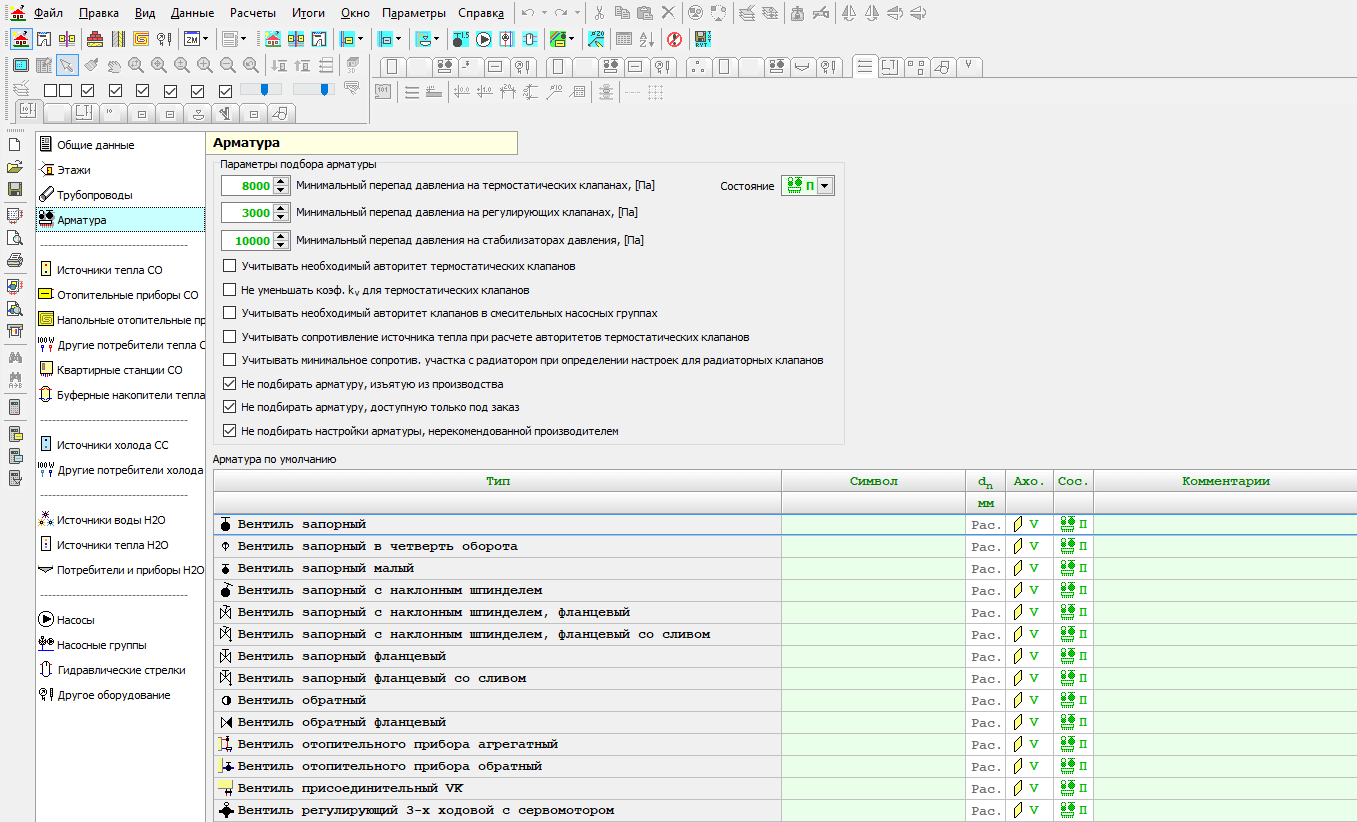

Система наследования данных по умолчанию

Значительная часть параметров, вводимых на первых порах определения здания – это типовые данные для всего здания (т.н. данные по умолчанию). Эти данные используются системой наследования данных. Вводя общие данные, пользователь сможет для каждого типа оборудования определить, напр., каталожный символ по умолчанию. Этот символ автоматически присваивается каждому типу оборудования, находящемуся на рисунке. Ранее определенный каталожный символ по умолчанию можно в любой момент поменять, даже после вставки оборудования на рисунок. Изменение символа в общих данных приведет к изменению символа всего оборудования данного типа, кроме случаев, когда для данного элемента был задан символ без возможности его изменения.

Данные редактируются в таблице, что позволяет одновременно определять параметры многих элементов рисунка. Связь рисунка с таблицей приводит к тому, что редактируемый в таблице элемент выделяется на схеме.

Система наследования данных позволяет:

Значительно сэкономить время на этапе ввода данных (нет необходимости многократно задавать одни и те же данные).
Быстро менять данные в случае изменения основных положений проекта или создания вариантных проектов.

KAN SET 7.2

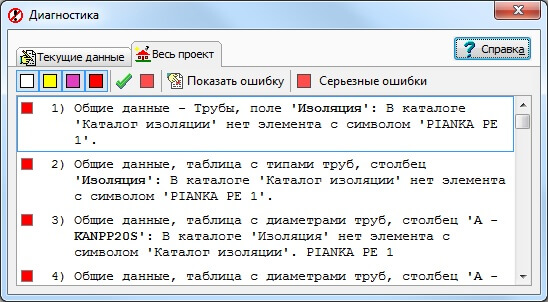

Проверка данных и результатов расчета

Во время ввода данных программа проверяет правильность задаваемых данных. Это позволяет значительно ограничить количество ошибок. Во время расчетов программа выполняет полный анализ правильности данных. В итоге проверки данных и результатов расчета программа выдает список обнаруженных ошибок, в котором находится информация о типе ошибки и месте ее появления.

Богатая диагностика ошибок позволяет проектировщику оценить качество выполненного проекта. Программа оснащена механизмом быстрого поиска места, в котором появилась ошибка (автоматический поиск таблицы, строки, столбца с ошибочными данными, а также выделение ошибки на развернутой плоской схеме).

KAN SET 7.2

Результаты расчета

Результаты расчета представляются как в графической, так и в форме таблицы. Формат выносок отдельных элементов системы можно модифицировать (выбор отображаемых значений, цвета, размера шрифта, и т.д.). Содержимое таблиц можно менять (выбор отображаемых столбцов и строк, выбор размера шрифтов), а также можно его отсортировать по любому параметру. Таблицы содержат общие и детальные результаты расчета данного оборудования и участков, а также ведомость материалов и фитингов. На итоговых рисунках отображаются выноски, содержащие характерные данные для обозначенного ими оборудования. Выноски вполне редактируемы. На них можно размещать все результаты, которые доступны для данного вида оборудования. Возможность сохранения форматов выносок позволяет быстро вернуться к выбранной Вами форме описания рисунка.

Результаты расчета могут быть выведены на печать или плоттер. Пользователь может выбрать масштаб рисунка, а также воспользоваться предварительным просмотром, чтобы посмотреть развернутую схему перед печатью. В случае, когда рисунок не помещается на одном листе бумаги, программа печатает схему несколькими фрагментами, которые потом можно склеить в одно целое. Благодаря этому, используя самый простой принтер формата А4, можно получить довольно большие рисунки. Программа оснащена также функцией сохранения рисунков в форматах DXF или DWG. Рисунки с такими форматами могут быть подгружены, напр., в программу Auto CAD.

Таблицы с результатами расчета могут выводится на печать, а также переноситься в другие приложения, работающие в среде Windows (напр., в электронные таблицы, редактор текста, и т.д.).

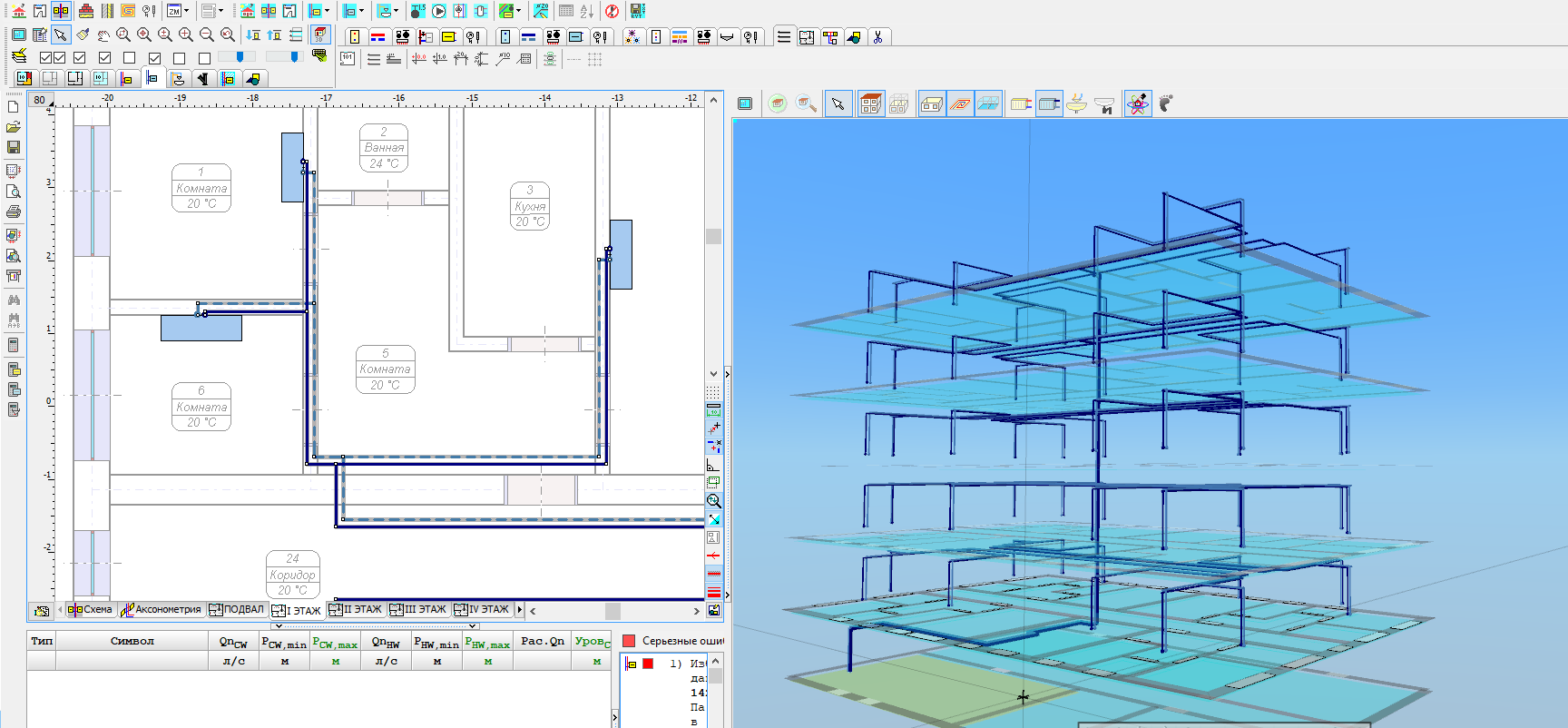

Трехмерная визуализация системы

Программа оснащена новым модулем трехмерной визуализации системы. Данный модуль похож на модуль трехмерной визуализации здания, который реализован в программе KAN OZC 6.1. Благодаря этому модулю очень быстро можно проверить корректность спроектированной системы, а также быстро передвигаться в проекте. ЗD-модуль позволяет перемещать элементы системы относительно вертикального масштаба.

KAN SET 7.2

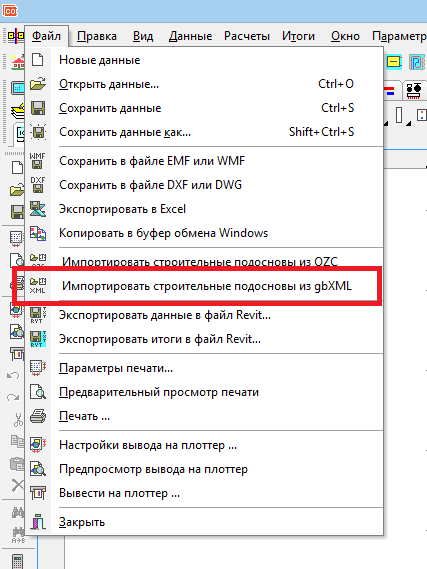

Импорт строительных подоснов из программы Autodesk Revit

Данная функция позволяет в программе создать схему планов, соответствующих этажам из программы Autodesk® Revit®, на которых были созданы помещения.

Перенос данных из файла, созданного в программе Autodesk® Revit®, осуществляется с использованием плагина Audytor gbXML.

KAN SET 7.2

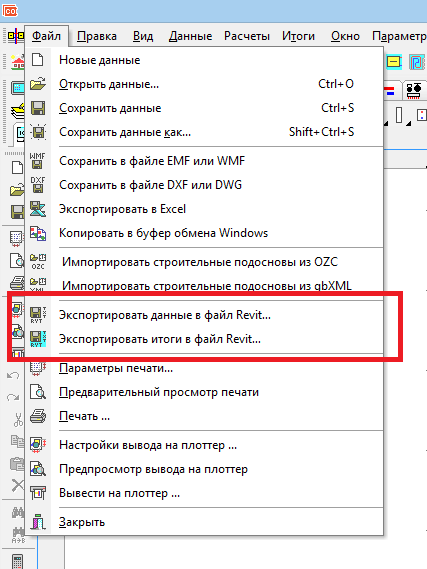

Экспорт проекта системы в программу Autodesk Revit

Данная функция позволяет экспортировать проект системы в файл, который можно загрузить в программу Autodesk® Revit® с помощью плагина KAN CO for Revit. Данная функция дает возможность экспортировать систему как из данных, так и из итогов.

Экспорт из данных позволяет сохранить неполный проект системы (еще не рассчитанный), напр., только схему стояков или схему размещения отопительных приборов. Экспорт из итогов позволяет использовать в программе Autodesk® Revit® технические данные подобранных трубопроводов, а также другого оборудования, напр., диаметры и настройки клапанов, размеры отопительных приборов, шаг укладки трубопроводов в ТП. Кроме того, можно использовать такие параметры как скорость теплоносителя, теплоотдачу отопительного прибора, перепад давления.

KAN SET 7.2
