Система KAN-therm Tacker

Система KAN-therm Tacker

Система KAN-therm Tacker

Общая информация:

Система KAN-therm Tacker – это полная инсталляционная система, предназначенная для монтажа систем панельного отопления и охлаждения.


Предназначение:

В Системе KAN-therm Tacker трубы крепятся к пенополистиролу с помощью специальных шпилек и оснастки для монтажа (такера). Система предназначена для монтажа панельного отопления, выполняемого мокрым методом.

Система KAN-therm Tacker


Для монтажа системы панельного отопления и охлаждения в Системе KAN-therm Tacker служат:

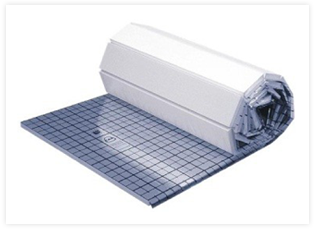

  • пенополистирольная плита Tacker с металлизированной или ламинированной пленкой, толщиной 20, 30 и 50 мм,



Система KAN-therm Tacker

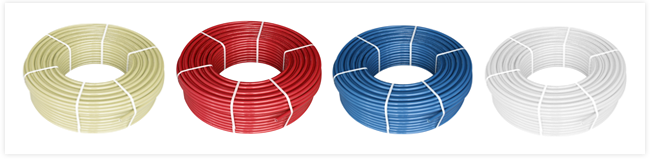

  • полиэтиленовые трубы PEXCc, PE-RT, BlueFloor PERT или многослойные PE-RT/Al/PE-RT диаметрами от 12 до 20 мм,

Система KAN-therm Tacker

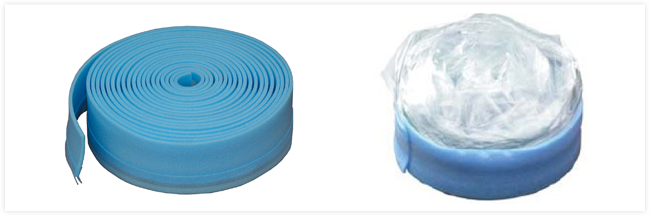

  • краевая лента с насечкой или с насечкой и полиэтиленовым фартуком,

Система KAN-therm Tacker

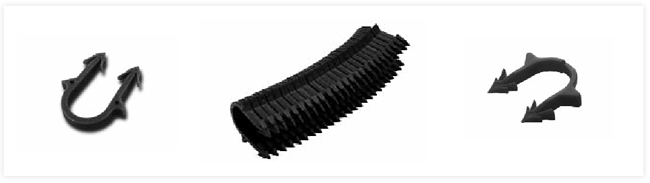

  • шпильки для крепления труб, поставляемые отдельно или обоймами,

Система KAN-therm Tacker

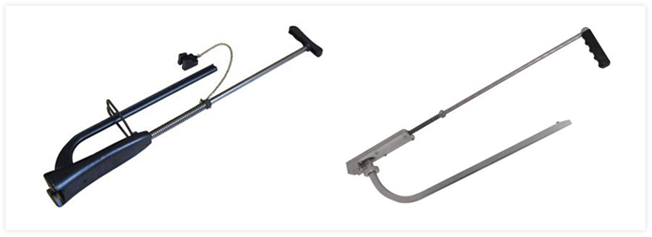

  • оснастка (такер), служащий для крепления шпилек, в варианте для стандартных и коротких скоб,

Система KAN-therm Tacker

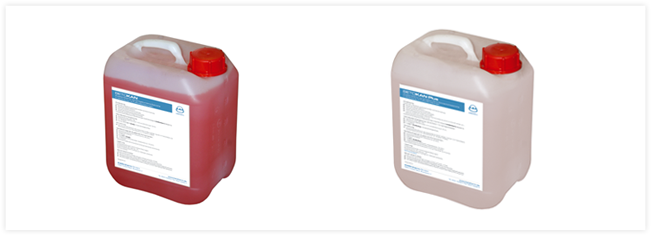

  • добавка (пластификатор) для бетона BETOKAN или BETOKAN Plus,

Система KAN-therm Tacker

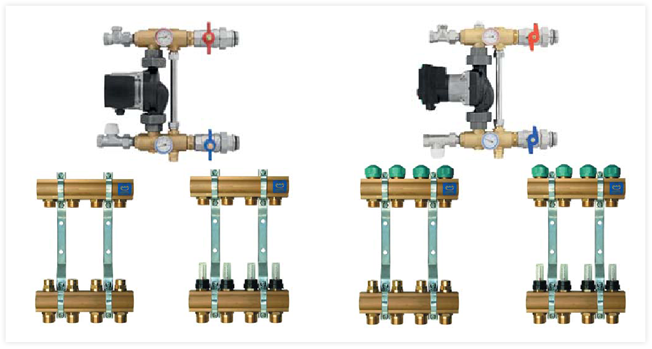

  • распределители и насосные группы для панельного отопления и охлаждения,

Система KAN-therm Tacker

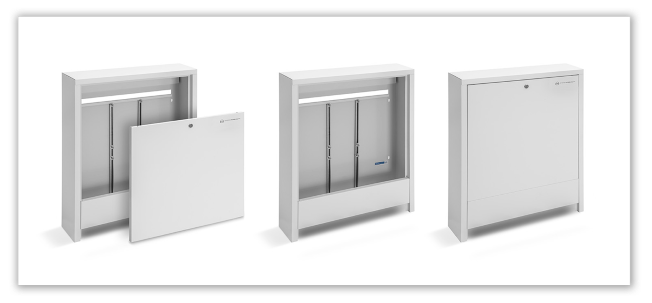

  • монтажные шкафчики наружные, встраиваемые и под отделку керамической плиткой

Система KAN-therm Tacker



Монтаж системы панельного отопления в Системе KAN-therm Tacker:

1. Размещение краевой ленты по периметру строительных ограждений помещения.

2. Укладка пенополистирола с пленкой, а закладки пленки выкладываем на соседние плиты (внахлест).


Система KAN-therm TackerСистема KAN-therm Tacker























3. Отдельные листы пенополистирола следует соединить с помощью скотча с целью лучшей изоляции. То же самое следует сделать с пленкой, находящейся на краевой ленте. Пленку следует выложить на пенополистирол и склеить с помощью скотча.

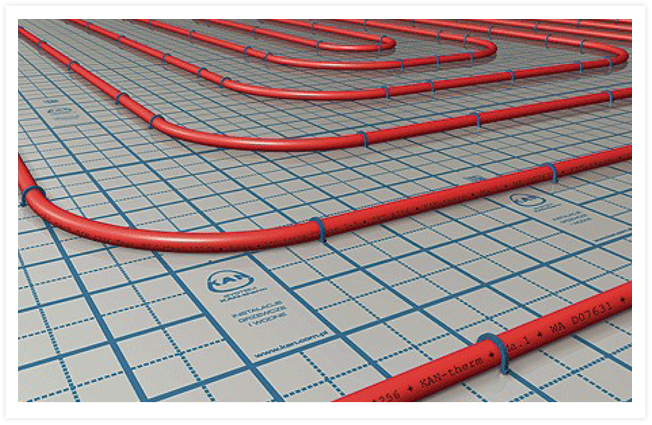

4. Крепление труб к пенополистиролу с помощью шпилек и оснастки (такера). Специальная разметка на пленке облегчает монтаж труб в соответствии с запроектированным шагом.

Система KAN-therm TackerСистема KAN-therm Tacker























После раскладки труб, подключения их к распределителю и проведения испытаний давлением, можем приступить к заливке полов (мокрый метод) с применением пластификатора для бетона BETOKAN или BETOKAN Plus (в зависимости от требований, касающихся толщины пола).
