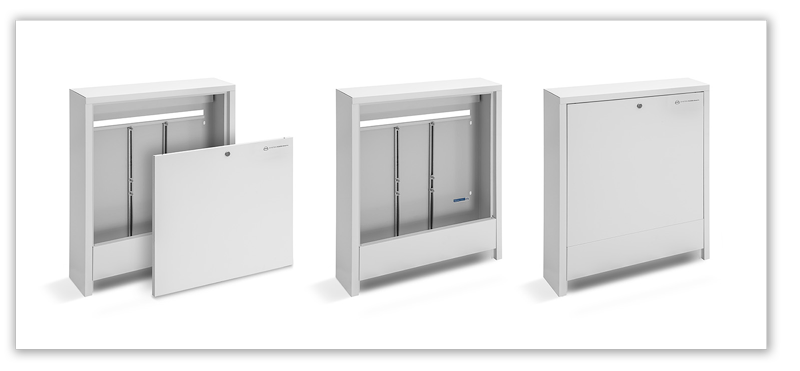

Монтажные шкафчики KAN-therm

Распределители для панельного отопления и охлаждения необходимо монтировать в специальных монтажных шкафчиках, которые доступны в двух основных версиях: наружной и встраиваемой.

Конструкция шкафчиков для панельного отопления и охлаждения позволяет монтировать распределители со смесительной системой и без смесительной системы. В шкафчиках также предусмотрено место под электрическую клеммную колодку. Клеммные колодки прикручиваются винтами к монтажной шине в верхней части шкафчика (в специально подготовленные отверстия).

Быстрый подбор шкафчиков в зависимости от типа распределителя, основного оснащения, а также способа подсоединения представлен ниже в таблице:

Тип шкафчика	Код	В [мм]	Г [мм]	Ш [мм]	Распределитель латунный				Распределитель нержавеющий
Тип шкафчика	Код	В [мм]	Г [мм]	Ш [мм]	-	К-Т	+ GP H	+ GP 3D	-	К-Т	+ GP H	+ GP 3D
SWN-OP 10/3	1100-OP	710	140	580	10	7	3	5	9	6	2	4
SWN-OP 13/7	1110-OP	710	140	780	13	11	7	9	12	10	6	8
SWN-OP 15/10	1120-OP	710	140	930	15	14	10	12	14	13	9	11
SWP-OP 10/3	1300-OP	750-850	110-165	580	10	7	3	5	9	6	2	4
SWP-OP 13/7	1310-OP	750-850	110-165	780	13	11	7	9	12	10	6	8
SWP-OP 15/10	1320-OP	750-850	110-165	930	15	14	10	12	14	13	9	11

к-т – комплект: распределитель с воздуховыпускным клапаном и присоединительными комплектами вентилей 1"

GP H – насосная группа с заданной температурой подачи

GP 3D - насосная группа с термостатическим трехходовым клапаном

Распределитель ПО - распределитель для панельного отопления серии 51A, 55A, 71A и 75A,

Распределитель ПО + Set-P/Set-K - распределитель для панельного отопления серии 51A, 55A, 71A и 75A с угловыми узлами Set-K или прямыми узлами Set-P (2 - 7/2 – 6 - количество отводов с узлами Set-P / количество отводов с узлами Set-K),

Распределитель ПО со смесительной системой - распределитель со смесительной системой серии 73E и 77E.
